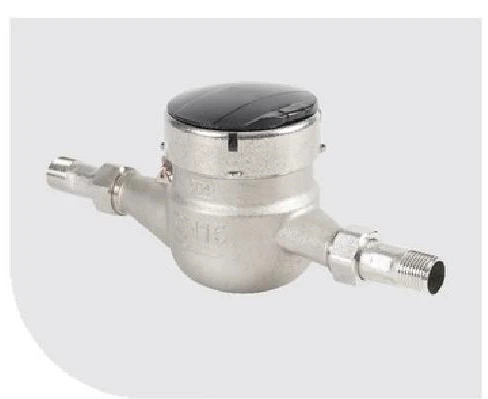

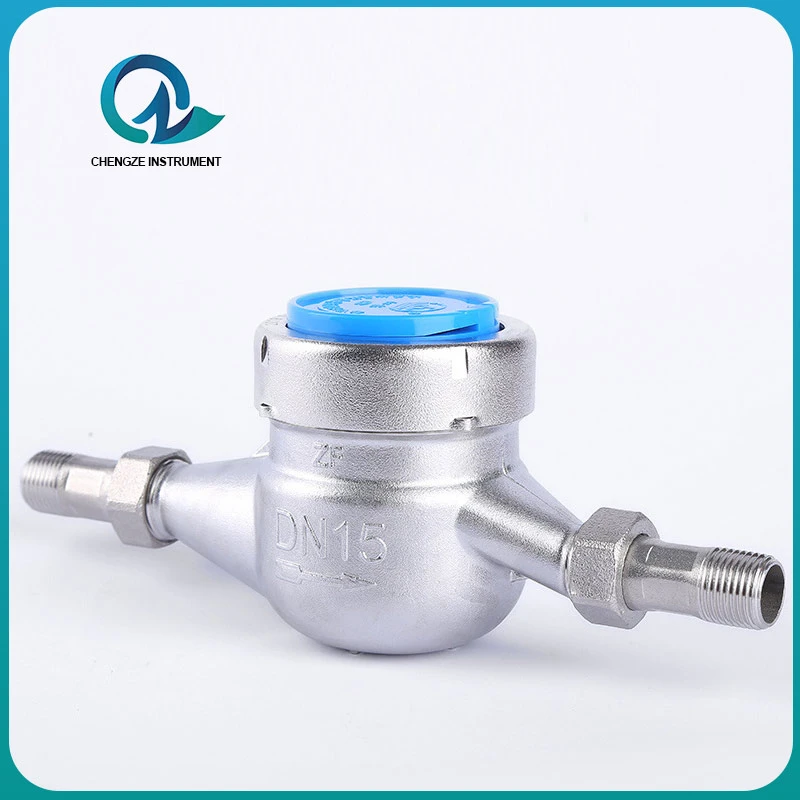

CZ5501 Series LXS-15-50 roterende vannmåler
Modell: CZ5501
Produktbruk
Chengze instrumentspesialiserer seg på produksjon av vannmålere i rustfritt stål med rotorvinger, og tilbyr nøyaktige strømningsmålingsløsninger for bolig- og kommersielle applikasjoner. Vannmålerne våre har 304/316L rustfri stålkonstruksjon av-kvalitet med avansert rotorvingeteknologi for nøyaktig vann计量.
Nøkkelfunksjoner
Presisjonsmåling: Avansert rotorvingedesign sikrer høy nøyaktighet ved lave strømningshastigheter, som oppfyller internasjonale standarder (ISO 4064)
Slitesterk konstruksjon: Helt rustfritt stålhus gir utmerket korrosjonsbestandighet og lang levetid
Bredt strømningsområde: Egnet for ulike strømningsforhold fra minimal til maksimal strømningshastighet
Smart teknologi: Valgfritt NB-IoT/LoRaWAN fjernavlesningsfunksjon for automatisert måleravlesning
Lavt trykktap: Optimalisert intern struktur minimerer trykkfall og energiforbruk
Flere størrelser: Tilgjengelig i DN15-DN50-konfigurasjoner for ulike installasjonskrav
Søknader
Chengze instrument rotorvinge vannmålere i rustfritt stål er mye brukt i boligbygg, kommersielle eiendommer, HVAC-systemer, vanndistribusjonsnettverk og industrielle prosesser. Perfekt for måling av både kaldt og varmt vann.
Som en profesjonell vannmålerprodusent tilbyr Chengze Instrument omfattende teknisk støtte, installasjonsveiledning og pålitelig etter{0}}salgsservice. Kontakt oss i dag for detaljerte spesifikasjoner og konkurransedyktige priser
Servicetilstand
Temperaturnivå: kaldt vann 30 grader, varmt vann kan tilpasses 0-90 grader
Trykkklassifisering: MAP10
Trykktapvurdering: AP63
Oppstrøms strømningsfølsomhetsnivå: U10
Nedstrøms strømningsfølsomhetsnivå: D5
Feilmargin
A) Den maksimalt tillatte feilen for lav sone (Q1WQ
B) Høyt område (Q1wQwQ1) Maksimal tillatt feil er ±2 %

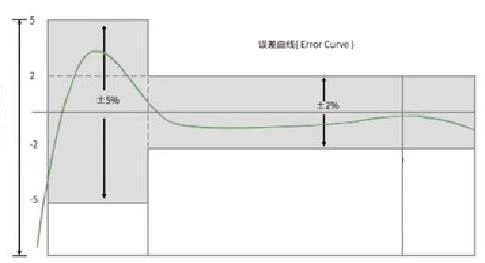

Strømningsfeilkurve

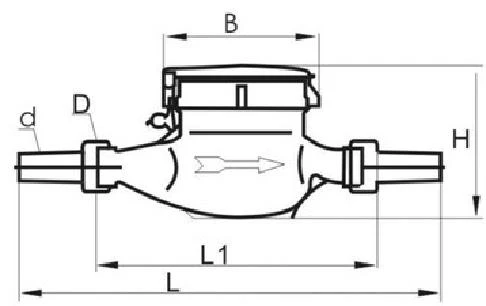

Disposisjon Måltegning
Dimensjoner og vekt på horisontal vannmåler
|
Nominelt kaliber |
Lengde (mm) |
Bredde (mm) |
Høyde (mm) |
Koble sammen trådene |
Vekt |
||
|
(DN) |
L |
L1 |
B |
H |
d |
D |
(Kg) |
|
15 |
258 |
165 |
96 |
106 |
R1/2 |
G3/4B |
1.6 |
|
20 |
299 |
195 |
96 |
107 |
R3/4 |
G1 B |
2.1 |
|
25 |
345 |
225 |
101 |
114 |
R1 |
G11/4B |
2.6 |
|
32 |
354 |
230 |
101 |
114 |
R11/4 |
G11/2B |
2.6 |
|
40 |
373 |
245 |
124 |
152 |
R11/2 |
G2B |
4.5 |
|
50 |
373 |
280 |
165 |
178 |
R2 |
G21/2B |
16.5 |
Strømningsområde for horisontal vannmåler
|
Nominell diameter (mm) |
Klasse av nøyaktighet |
Overbelastningsstrøm Q₄ |
Felles strømning Q3 |
Grensestrøm Q₂ |
Minimum strømning Q1 |
|
m³/h |
|||||
|
LXS-DN15E |
Nivå 2 |
3.215 |
2.500 |
0.040 |
0.025 |
|
LXS-DN20E |
Nivå 2 |
5.000 |
4.000 |
0.064 |
0.040 |
|
LXS-DN25E |
Nivå 2 |
7.875 |
6.300 |
0.100 |
0.063 |
|
LXS-DN32E |
Nivå 2 |
12.50 |
10.00 |
0.160 |
0.100 |
|
LXS-DN40E |
Nivå 2 |
20.00 |
16.00 |
0.256 |
0.160 |
|
LXS-DN50E |
Nivå 2 |
31.25 |
25.00 |
0.400 |
0.250 |
